Ремонт и комплексное техническое обслуживание рентгеновских аппаратов РАП-150/300
Комплексное техническое обслуживание включает в себя работы, обеспечивающие поддержание работоспособности рентгеновских аппаратов в процессе эксплуатации.
Комплексное техническое обслуживание состоит из:
- периодических технических осмотров
- технического обслуживания
- текущего ремонта.
Технические осмотры заключаются в определении работоспособности рентгеновских аппаратов, проверке действия защитных устройств а также предназначено для выявления и предупреждения отказов и неисправности рентгеновских аппаратов, обеспечения их работоспособности в период между очередными техническими обслуживаниями.
Содержание, порядок и правила проведения технического обслуживания устанавливается согласно эксплуатационной документации на рентгеновские аппараты.
Работы, выполняемые при проведении технического обслуживания, периодических технических осмотрах рентгеновского аппарата РАП-150/300 :
- Проверка надежности соединения узлов рентгеновского аппарата.
- Проверка правильности включения рентгеновского аппарата.
- Проверка контура заземления питания.
- Проверка уровня изолирующего масла в генераторных устройствах, масляном насосе. Проверка отсутствия воздушных пузырей в излучателе.
- Проверка отсутствия течи или подтекания изолирующего масла в излучателе.
- Проверка подключения заземления, соединительных кабелей, маслопроводных и водяных шлангов.
- Проверка целостности маслопроводных и водяных шлангов.
- Проверка фазировки электродвигателя масляного насоса.
- Проверка наличия протока воды.
- Проверка схемы контроля протока масла и срабатывания блокировки протока масла.
- Проверка работы блокировки двери, световой, звуковой сигнализации, системы охлаждения рентгеновского аппарата.
- Проверка работы схемы регулирования высокого напряжения, тока, автоматики, защиты.

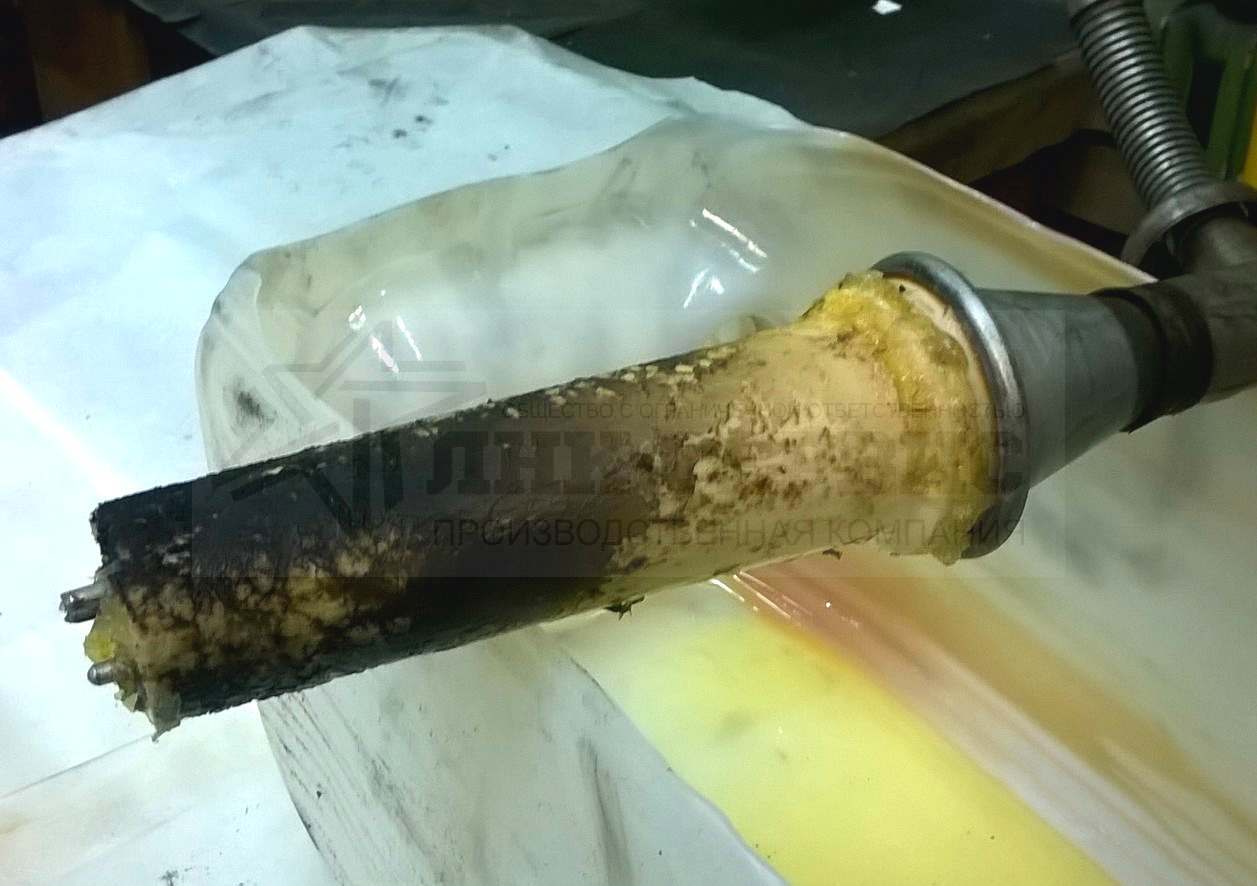

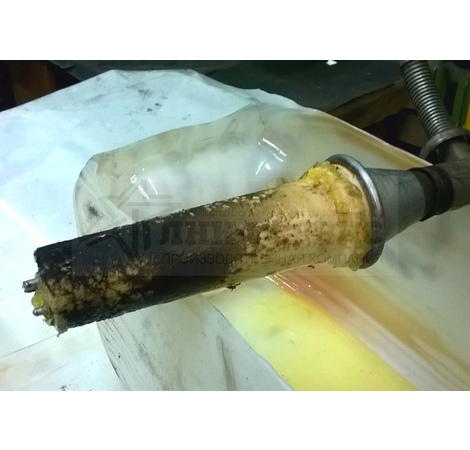

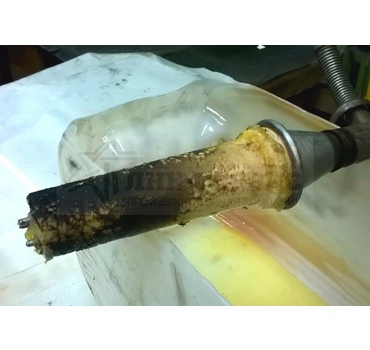

- Чистка контактных соединений наконечников высоковольтных кабелей.
- Чистка высоковольтных стаканов генераторов и излучателя.
- Замена изоляционной мастики (пасты) в высоковольтных стаканах излучателя.
- Замена масла изоляционного в высоковольтных стаканах генераторов.
- Чистка контактных соединений в разъемах.
- Чистка контактов пускателей и реле.
- Проверка, регулировка, настройка тока рентгеновской трубки.
- Проверка и настройка защиты катодного и анодного генераторного устройства.
- Проверка и настройка ограничения тока рентгеновской трубки.
- Проверка установки заданного значения напряжения на рентгеновской трубке.
- Проверка работы реле времени, схемы запоминания времени и отключения высокого напряжения.
- Проверка схемы сигнализации.
- Проверка схемы контроля блокировки дверей.
- Проверка контактных соединений разъемов пульта управления, генератора,
- высоковольтных кабелей.
- Проверка работоспособности рентгеновского аппарата в комплексе.
- Консультация персонала правилам работы на аппарате.
Ремонт рентгеновских аппаратов РАП-150/300
Работы по ремонту аппаратов серии РАП-150/300 включают в себя комплекс работ по восстановлению работоспособности рентгеновских аппаратов, которые не требуют настройки, наладки или проверки параметров с применением измерительной техники.
Виды ремонтных работ рентгеновского аппарата:
- ремонт высоковольтного анодного генератора:
- диагностика и выявление неисправностей,
- сборочно - монтажные работы,
- замена изолирующего картона корпуса генератора (при необходимости),
- замена масла.
Ремонт высоковольтного катодного генератора РАП-150/300:
- диагностика и выявление неисправностей,
- сборочно - монтажные работы,
- замена изолирующего картона корпуса генератора (при необходимости),
- замена масла.

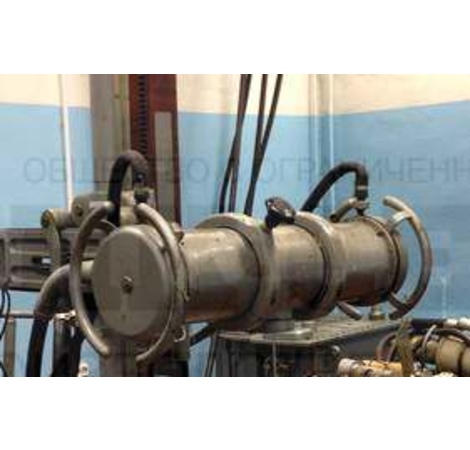

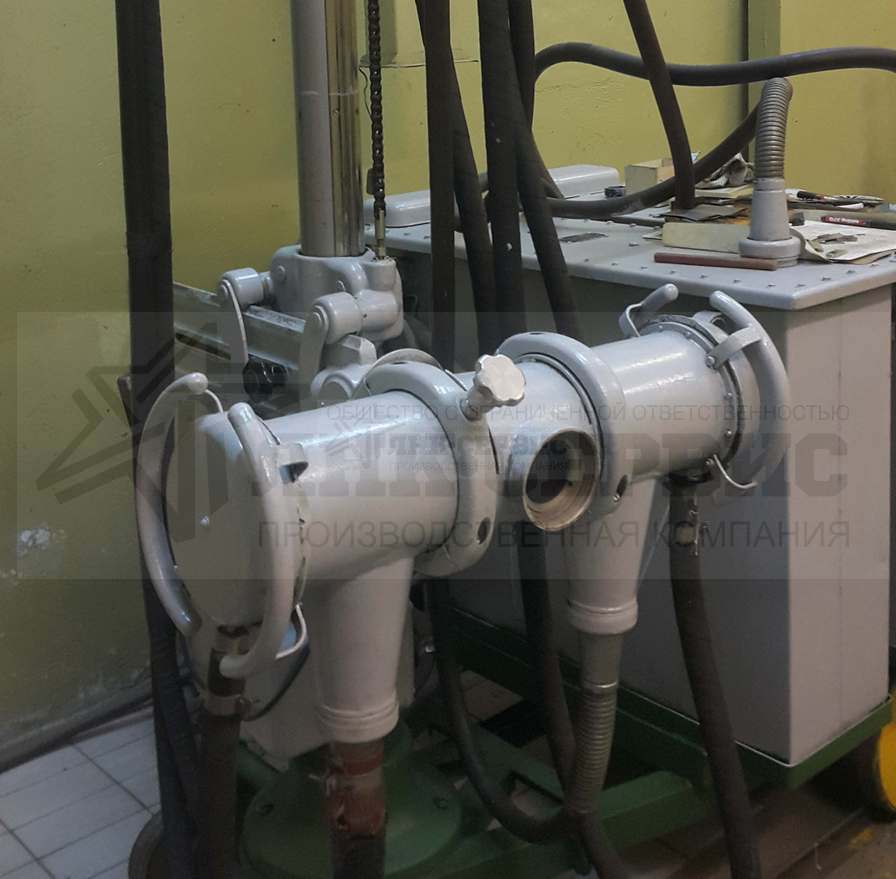

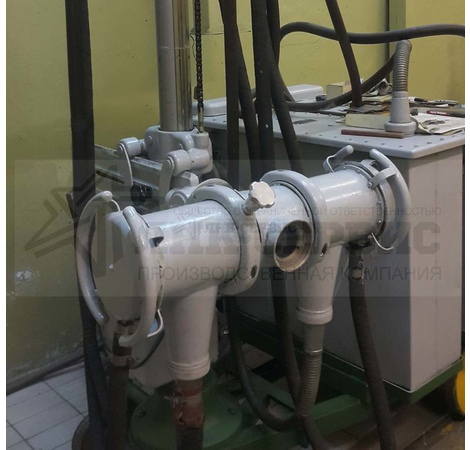

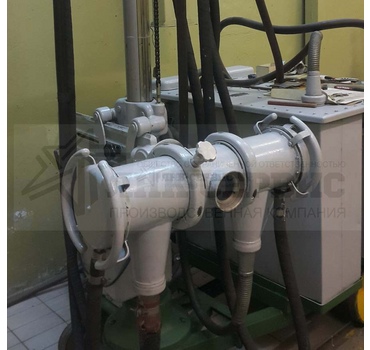

Ремонт высоковольтного излучателя:
- диагностика и выявление неисправностей,
- сборочно - монтажные работы,
- чистка излучателя,
- снятие, установка и диагностика рентгеновской трубки,
- замена уплотнительных прокладок,
- заливка маслом и вакуумирование.
Ремонт насоса охлаждения:
- сборочно – монтажные работы,
- заливка маслом,
- чистка насоса.
Ремонт шкафа управления:
в соответствии паспортными характеристиками
Проведение испытаний работоспособности аппарата в комплексе и настройка.
После проведения капитального ремонта аппарат должен соответствовать техническим характеристикам, указанным в паспорте. При длительном режиме эксплуатации рабочие характеристики аппарата должны оставаться стабильными.
Техническая информация
Комплектация
Документы
Основные технические данные и характеристики
| Наименование | Условное наименование аппарата | |||||
|---|---|---|---|---|---|---|
| РАП-150/300-11 | РАП-150/300-12 | РАП-150/300-13 | РАП-150/300-14 | РАП-150/300-15 | РАП-150/300-16 | |
| Напряжение питающей сети, В | 380 ± 38 | 380 ± 38 | 380 ± 38 | 380 ± 38 | 380 ± 38 | 380 ± 38 |
| Частота, Гц | 60 ± 1 | 50 ± 1 | 50 ± 1 | 50 ± 1 | 50 ± 1 | 50 ± 1 |
| Номинальное напряжение (амплитудное значение), кВ | 300 | 150 | 150 и 300 | 300 | 150 | 150 и 300 |
| Максимальный ток (среднее значение), мА | 15 | 15 | 15 | 15 | 15 | 15 |
| Номинальная потребляемая мощность, кВт | 5 | 2,5 | 5 | 5 | 2,5 | 5 |
| Расход воды и масла для охлаждения анода рентгеновской трубки | По паспорту рентгеновской трубки | |||||
| Расход воды для охлаждения масла (при температуре воды не выше 40 °С), дм³/с (л/мин), не менее | 0,17 (10) | — | 0,17 (10) | 0,17 (10) | — | 0,17 (10) |
| Масса, кг, не более | 1240 | 920 | 1340 | 1000 | 680 | 1100 |
Комплектность и составные части
| Наименование | Обозначение | Количество, шт. | |||||
|---|---|---|---|---|---|---|---|
| РАП-150/300-11 | РАП-150/300-12 | РАП-150/300-13 | РАП-150/300-14 | РАП-150/300-15 | РАП-150/300-16 | ||
| Пульт управления в комплекте с запасными частями и принадлежностями | 6ДП.360.300 | 1 | 1 | 1 | 1 | 1 | 1 |
| Генератор в комплекте с запасными частями (катодный элемент) | 6ДП.296.014 | 1 | 1 | 1 | 1 | 1 | 1 |
| То же (анодный элемент) | 6ДП.296.015 | 1 | — | 1 | 1 | — | 1 |
| Излучатель рентгеновский в комплекте с запасными частями | |||||||
| 150 кВ, 2 мА | 6ДП.579.003 | — | 1 | 1 | — | 1 | 1 |
| 150 кВ, 10 мА | 6ДП.579.004 | — | 1 | 1 | — | 1 | 1 |
| 300 кВ, 4 мА / 10 мА | 6ДП.579.005 | 1 | — | 1 | 1 | — | 1 |
| 100 кВ, 10 мА | 6ДП.579.008 | — | 1 | 1 | — | 1 | 1 |
| Щиток сетевой в комплекте с запасными частями, инструментом и принадлежностями | 6ДП.361.027 | 1 | 1 | 1 | 1 | 1 | 1 |
