Рентгеновский промышленный аппарат РУП-150/300
Рентгеновский промышленный аппарат РУП-150/300
Рентгеновский аппарат РУП-150/300 предназначен для рентгеновского просвечивания материалов и изделий в условиях цеховой или заводской рентгено-дефектоскопической лаборатории.
Аппарат работает по сдвоенной выпряжительной схеме удвоения с постоянным напряжением и заземленной средней точкой. Высокое напряжение подводится к рентгеновским трубкам от генераторного устройства с помощью высоковольтных кабелей.
Аппарат может работать в двух вариантах включения:
а) Вариант с использованием двух (анодного и катодного) элементов генераторного устройства, соединенных последовательно, и рентгеновской трубки на 250 кв;
б) Вариант с использованием только одного (катодного) элемента генераторного устройства и рентгеновской трубки на 150 кв. с заземленным анодом.

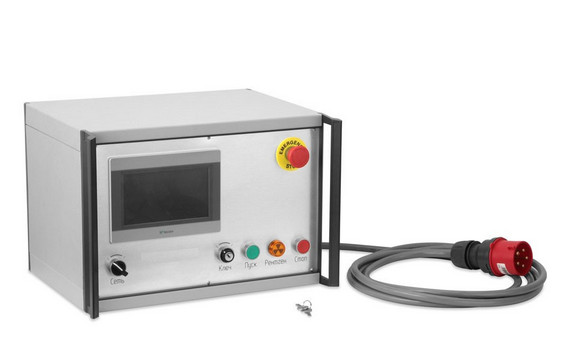

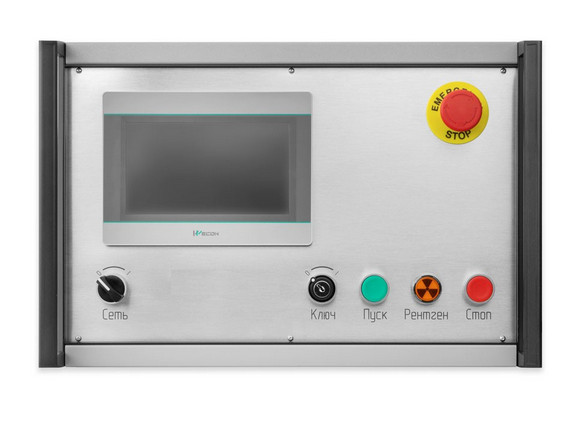

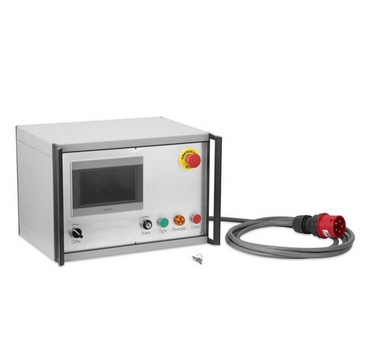

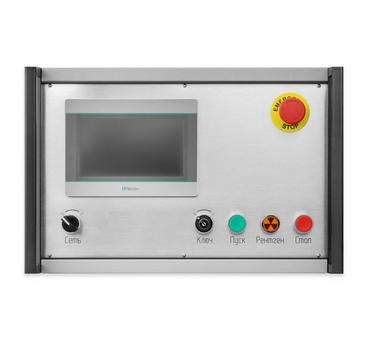

Обновленный цифровой пульт управления РУП-150/300 собран на современной элементной базе и предназначен для замены аналогового пульта управления и силового блока питания, входящих в оригинальный комплект рентгеновского аппарата РУП-150/300.

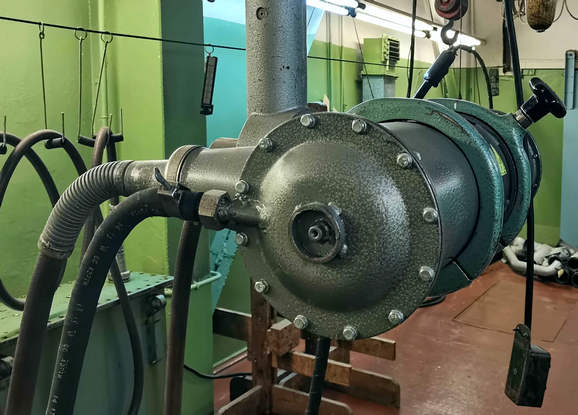

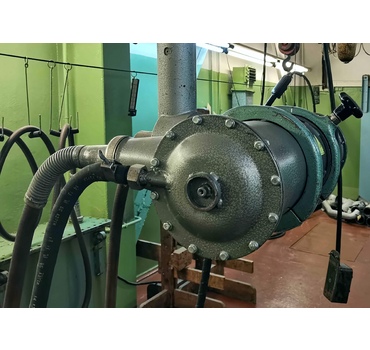

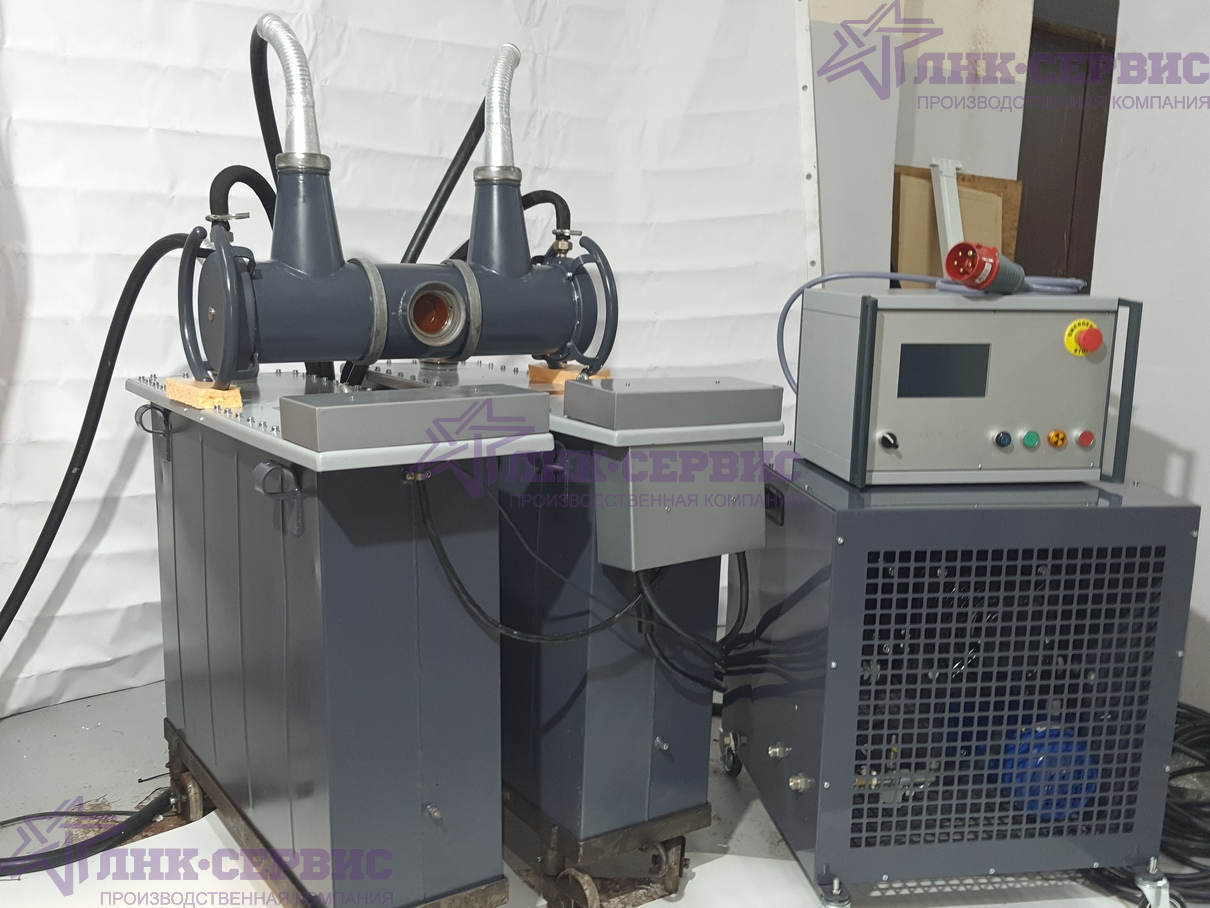

Аппарат состоит из генераторного устройства, защищенных кожухов с рентгеновскими трубками (с вынесенным анодом для кольцевого облучения на 150 кВ, острофокусной на 150 кВ и трубкой на 250 кВ), пульта управления и насоса для охлаждения трубки на 250 кВ.
Генераторное устройство (анодный и катодный элементы) собрано по схеме удваивания с постоянным напряжением. Анодный и катодный элементы генераторного устройства смонтированы в раздельных баках. В качестве высоковольтных вентилей в генераторном устройстве применены селеновые выпрямители.
Электропитание рентгеновских трубок аппарата на 150 кВ осуществляется от катодного элемента генераторного устройства, имеющего заземленный положительный полюс высокого напряжения. Питание рентгеновской трубки на 250 кВ осуществляется от двух последовательно соединенных элементов генераторного устройства (с заземлением средней точки). Аппарат присоединяется к трехфазной сети переменного тока 220/380 в 50 гц. Потребляемая мощность до 5кВа.
Аппарат может работать в номинальном режиме при отклонениях напряжения сети в пределах – 15 + 7% от номинального значения (220/380 В). Допустимое сопротивление сети: 0,5 см при напряжении 220 в и 1,2 см – при напряжении 380 в.
Трансформаторное масло, которым заполнено генераторное устройство, служит как изолирующей, так и охлаждающей средой. Заливка маслом на заводе-изготовителе производится под вакуумом. Электрическая прочность масла после заливки 30-35 кВ эфф. на 2,5 мм но ГОСТ у 6581-66.
Техническая информация
Комплектация
Документы
Номинальное напряжение генераторного устройства, кв.макс.:
а) с применением одного (катодного) элемента……………………………….150
б) с применением двух последовательно соединенных элементов
генераторного устройства ……………………………………...........................300
Номинальный выпрямленный ток генераторного устройства
ма.ср……………………………………………………………………………….10
Частота питающей сети, Гп …………………………………50
Число фаз питающей сети ……………………………………3
Мощность, потребляемая от сети, кВ А, не более…………4,5
Допустимое суммарное активное сопротивление
двух проводов питающей сети, питающих
генераторное устройство аппарата, не более 6м
при сети 220 В……………………………………………….0,5
при сети 380 В.………………………………………………1,2
Производительность массового насоса, л/мин…………….25
Расход воды для охлаждения аппарата
из водопроводной магистрали, л/мин, не менее…………..10
Масса аппарата, кг, не более……………………………….1100
Номинальные параметры рентгеновских трубок аппарата:
|
Тип рентгеновских трубок |
Номинальное анодное напряжение, кВ, макс. |
Номинальный анодный ток, мА, ср. |
|
2,5 БПМ4-250 |
250 |
10 |
|
1,5 БПВ7-150 (с вынесенным анодом) |
150 |
10 |
|
0,3 БПВ6-150 (острофокусная с заземленным анодом) |
150 |
2 |
|
Напряжение питающей сети, В |
|
220/380 |
