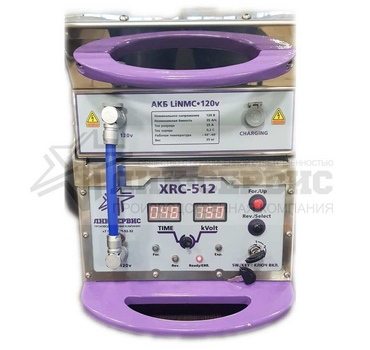

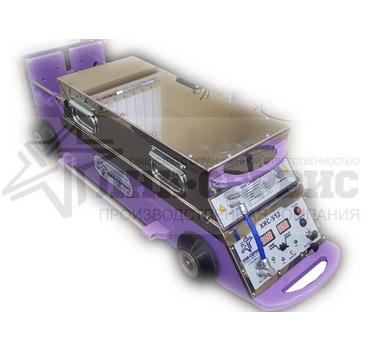

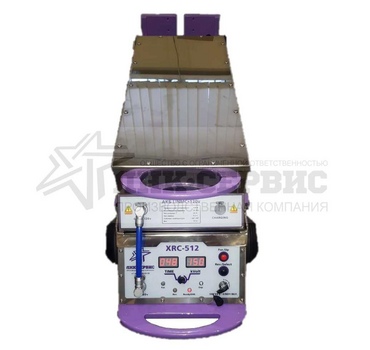

Рентгеновский кроулер XRC-512
Рентгеновский кроулер XRC-512
Рентгеновский кроулер XRC-512
Применяется для радиационного или рентгенографического контроля трубопроводов в нефтегазовой промышленности. Кроулер XRC-512 представляет собой управляемое дистанционно самодвижущееся шасси, на котором установлен рентгеновский аппарат.
Напряжение на рентгенографической трубке может достигать 200-350 киловольт.
Предлагаем Вам разработанный в РФ рентгеновский кроулер, соответствующий всем требованиям и стандартам при строительстве магистральных трубопроводов в России.
Особенности:
Диаметр трубопровода: от 530 до 1400 мм
Диапазон рабочей температуры: от -45С до +70С
Емкость аккумуляторного блока кроулера: 35 А/ч. (потеря емкости 10% при - 45 С)
Вес аккумуляторного блока: 32кг
Совместимые рентгеновские аппараты: YXLON EVO 300/600, РПД-200СВП, РПД-250СВП,
Скорость движения: до 20 м/мин.
Авто-возврат при разряде аккумулятора: функция контроля заряда аккумулятора с автоматическим звратом к точке запуска кроулера при снижении заряда до порогового значения.
Длина шасси: 1,08 м.
Управление: дистанционное управление всеми режимами - движения, остановки и выполнения экспозиции
Заказать
Техническая информация
Комплектация
Документы
Технические характеристики кроулера XRC-512 |
|
|
Питание |
|
|
Аккумуляторный блок |
120 В |
|
Ёмкость блока аккумуляторов |
35 А/ч |
|
Зарядное устройство |
многоканальное |
|
Время зарядки блока аккумуляторов |
4-6 ч. |
|
Габариты и вес |
|
|
Длина шасси кроулера без рентгеновского аппарата |
1008 мм |
|
Масса без аккумуляторного блока |
36 кг |
|
Масса аккумуляторного блока |
32 кг |
|
Привод |
|
|
Тип привода |
Постоянный полный привод |
|
Тип двигателей |
Бесколлекторный |
|
Максимальная мощность двигателя |
220 Вт. |
|
Ток нагрузки (при горизонтальном движении) |
1.4 А |
|
Ток нагрузки (макс. при движении на подъемах) |
2 А |
|
Управление приводом движения |
Блок управления |
|
Торможение |
Динамическое |
|
Скорость движения |
от 13 до 20 метров/мин. |
|
Максимальный угол подъема при движении |
до 30˚ |
|
Управление |
|
|
Принцип управления |
Магнитная система управления |
|
Максимальная толщина стенки трубопровода |
40 мм. |
|
Точность остановки |
± 5 мм. |
|
Передающее устройство (репер) |
Репер с пультом дистанционного управления включения экспозиции |
|
Приемное устройство (приёмник) |
Электромагнитный приемник низкой частоты с полосовым фильтром |
|
Время зарядки репера |
2,5 – 4 ч. |
|
Время работы репера |
10 ч. |
|
Рентгеновский генератор |
|
|
Тип |
РПД-250СВП |
|
Анодное напряжение р/трубки |
100 – 250 кВ |
|
Максимальный ток анода р/трубки |
5 mА |
Комплект поставки кроулера XRC-512
|
|
|
Шасси кроулера |
1 шт. |
|
Рентгеновский аппарат |
1 шт. |
|
Многоканальное зарядное устройство |
1 шт. |
|
Контрольная панель |
1 шт. |
|
Аккумуляторный блок |
2 шт. |
|
Приемное устройство управления |
1 шт. |
|
Передающее устройство (репер) |
1 шт. |
|
ПДУ репера + зарядное устройство |
1 шт. |
|
Комплект валов для труб Ǿ508 – 1400 мм. |
1 компл. |
|
Полиуретановые износостойкие колеса |
2 компл. |
