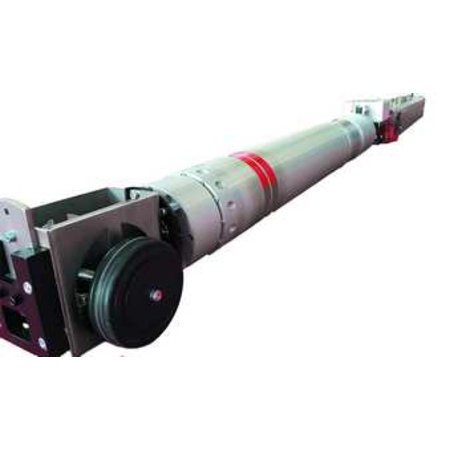

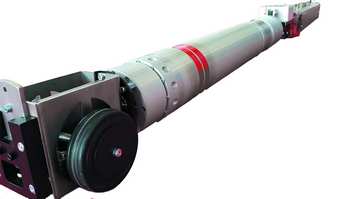

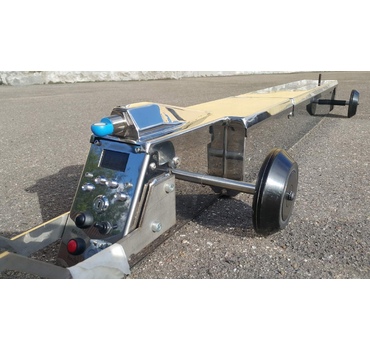

Рентгеновский кроулер XRC-219 (производство РФ)
Применяется для автоматического рентгеновского контроля кольцевых сварных соединений при строительстве магистральных и технологических трубопроводов.
Кроулер ХRC-219 предназначен для радиографии стыковых сварных швов в трубах диаметром от 8” (219 мм) до 21” (530 мм). Этот параметр может быть увеличен по требованию заказчика.
Заказать
Техническая информация
Комплектация
Документы
|
Размеры |

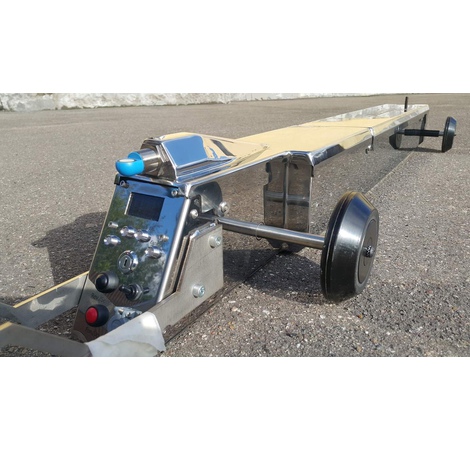

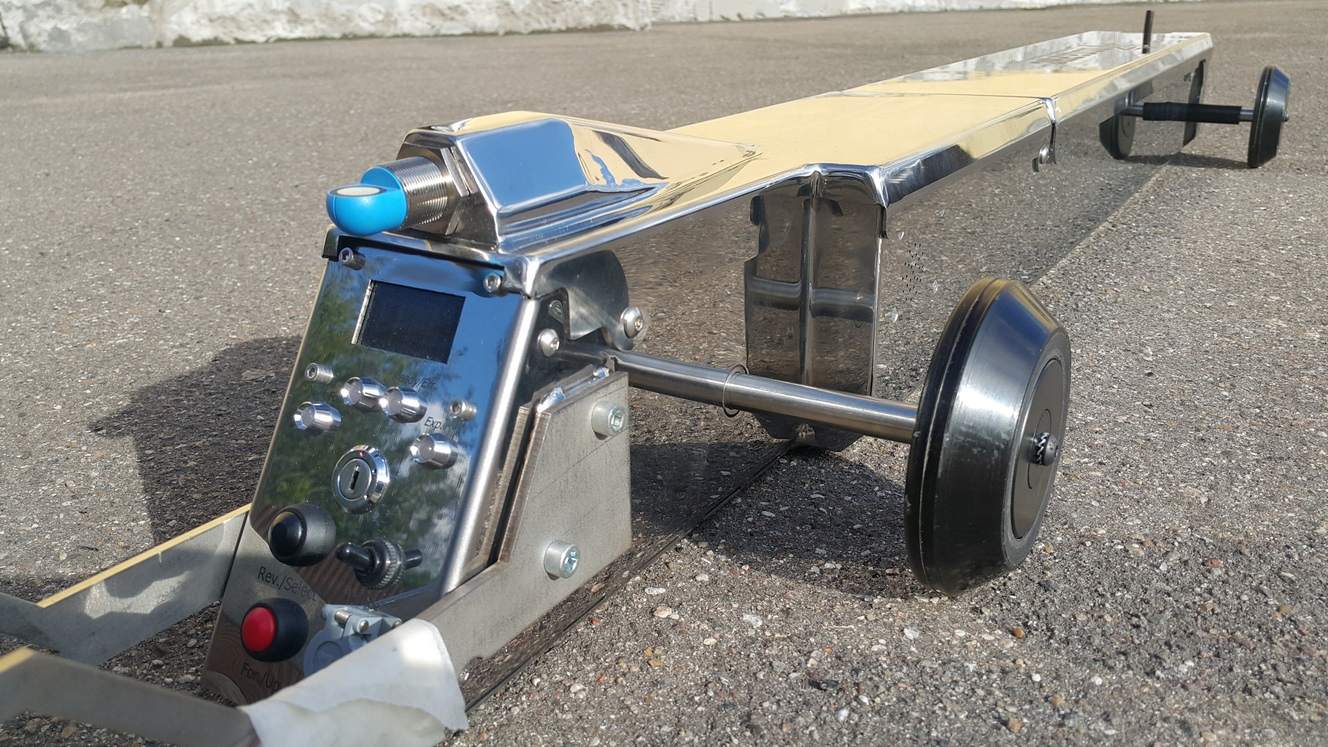

Кроулер (XRC) |
|
Длина |
1,4 м |
|
Ширина |
0,14 м |
|
Высота |
0,12 м |
|
Вес |
35 кг |
|
Размеры |

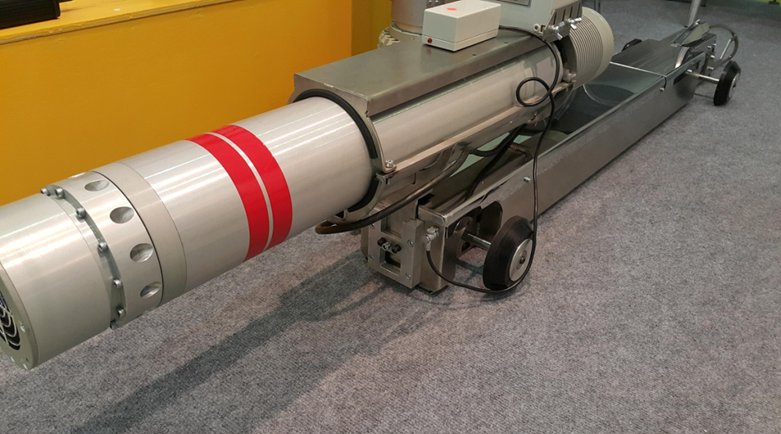

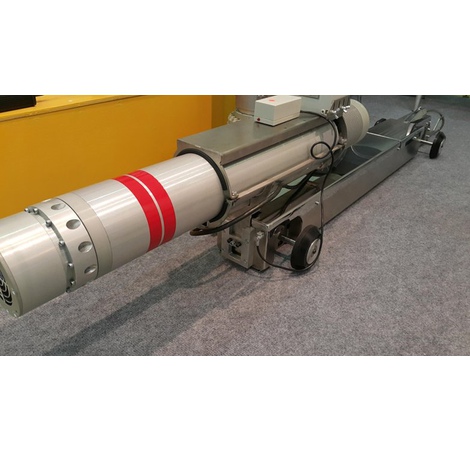

C рентгеновским излучателем и комплектующими |
|
Длина |
2,5 м |
|
Ширина |
0,14 м |
|
Высота |
0,45 м |
|
Вес |
55.5 кг |
|
Управляющее устройство |
магнитный пульт управления «CS-01» |
|
Скорость перемещения |
13 м/мин |
|
Направление перемещения |
вперед и назад |
|
Допустимый наклон |
40% —22,2 ° |
|
Литиевая (Lifepo) аккумуляторная батарея двигательной установки |
48 В, 25 А-ч |
|
Нормальное время зарядки аккумуляторной батареи |
4 часов |
|
Расстояние автономного прохода (на горизонтальной площадке) |
6 000 м |
|
Допустимая температура |
От - 40°С до + 70°С |
|
Время облучения |
от 0 до 999 сек. |
|
Время автономной работы рентгеновского блока от аккумуляторной батареи |
8 часов |
|
Минимальный/максимальный диаметр трубы, для модификации с рентгеновским излучателем |
8” (219 мм) до 21" (530 мм) |
|
Точность остановки |
+/- 2 мм |
|
Торможение |
динамическое |
|
Параметры приводящего мотора |
бесколлекторный 1 х 110Вт |
|
Защита мотора |
автоматическая, под контролем процессора |
